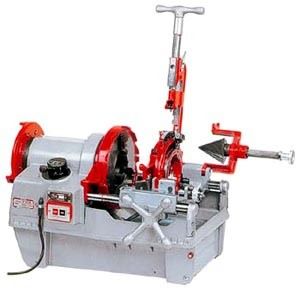

Máy tiện ren ống TCVN TM2 (21-60mm)



Hướng dẫn sử dụng lắp đặt vận hành máy tiện
I. Lắp đặt máy tiện ren
Hai đến bốn người nhấc bổng máy lên, dùng bốn chân bỏ vào bốn lỗ dưới máy rồi khóa bốn ốc lại thật chắc, tránh trường hợp khóa lỏng ốc, dễ làm rớt chân, rớt máy rất nguy hiểm.

II. Chuản bị vận hành máy tiện ren
-Đổ dầu cắt ren vào khoang dầu, cho tới lúc thấy dầu trong lưới lọc dầu.
-Lắp ống muốn ren vào máy bằng cách đút ống vào con quay, sau khi đã đưa ống hẵn vào con quay với cự ly phù hợp, một tay cầm đầu phần ống chuẩn bị ren, khóa mâm cặp lần một, một cái nhẹ nhàng, rồi khóa scroll cứng lại, tiếp đến là khóa mạnh mâm cặp (hammer chuck) lần hai thật chắc chắn tối thiểu hai lần.
-Kiểm tra đầu ren, dao ren xem có phù hợp với ống ren hay không, Nếu không tương ứng thì phải thay cho phù hợp ống ren. Khóa đầu ren tại mức ren ống tương ứng.
-Cắt ống và lấy ba zớ nếu cấn thiết.

Thao Tác Cắt Ống:
-Mở cần cắt vừa với ống, cần cắt có khả năng kéo ra hay đẩy vào để giúp thao tác nhanh hơn.
-Quay tay cắt cho đến lúc lưỡi cắt chạm ống.
-Khởi động máy ren (cắm phích điện và mở cống tắc)
-Quay tay cầm để lưỡi ăn vào ống, mỗi lần quay khoảng từ 20~45 độ.

Thao Tác Lấy ba zớ:
-Đặt lưỡi lấy ba zớ vào vị trí (lúc bỏ váo nhớ năng lên một chút, lúc lấy ra cũng nâng lên và lấy ra khỏi vị trí lấy ba zớ nhẹ nhàng)
-Máy vẫn khởi động
-Cầm tay quay đè mạnh vào cắt ba zớ, khoảng hai đến ba vòng quay của ống.

Đồi máy 4”
-Riêng đối với máy 4”  , máy có hai tốc độ (nhanh – chậm), sử dụng tốc độ chậm đối với ren ống có kích thước (4”) 114mm, ren làm hai lần ren thô và ren hoàn chình, điều chỉnh khóa ren thô và hoàn chỉnh trên đầu ren. Tốc độ nhanh cho ren ống dưới (3”) 90mm.

III. Cắt ren
-Máy vẫn đang khởi động.
-Bỏ đầu ren xuống đúng vị trí
-Kiểm tra mức ren trên đầu ren (đầu bò) phù hợp với ống và khóa nút khóa đúng vị trí.(Ví dụ: ren ống 60mm thì khóa ớ chỗ 2”)
-Khóa đầu bò lại và tiến hành ren
Sử dụng hai tay quay mạnh tay quay cho đến khi máy cắt được khoảng 1.5~2 đỉnh trên ống, rồi thả
